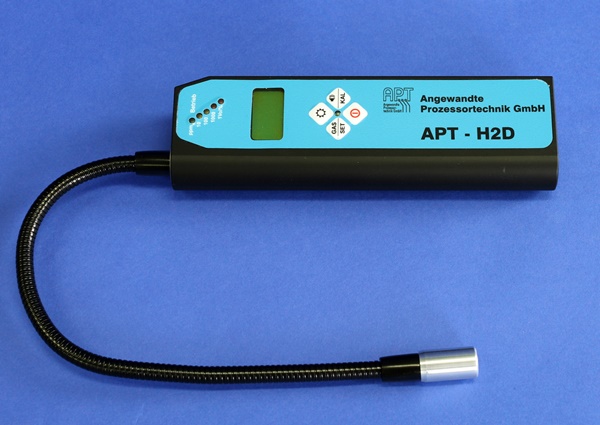

Leckagesuchgerät APT-H2D - Aufspüren von Leckagen mittels Tracergas

Sie benötigen ein Prüfgerät, mit dem Sie präzise Leckagestellen an Prüfteilen orten können? Dann finden Sie beim Lecktestgerätehersteller APT die passende Lösung. Die Experten für Prüftechnik bieten in ihrem umfangreichen Sortiment neben Lecktestgeräten, Dichtheits- und Durchflussprüfgeräten auch ein Lecksuchgerät an. Das Leckagesuchgerät APT-H2D ermittelt mögliche Leckagen mittels Tracergasmessung. Diese Methode hat sich zur Ortung von Kleinstleckagen bewährt. Das zu prüfende Teil wird zu diesem Zweck mit einer kleinen Menge Tracergas – einem speziellen Gasgemisch aus Stickstoff und Wasserstoff – gefüllt. Per Wasserstoffsonde wird dann geprüft, ob und inwieweit sich in der Umgebungsluft Wasserstoff wiederfindet. Die Sonde kann dann entlang der Wasserstofffahne zur Leckage geführt werden. Somit wird der Ort der Leckage geortet.

Lecksuchgerät ermöglicht präzise Ortung von Leckagestellen an Prüfteilen

Mit dem Leckagesuchgerät lassen sich hochgenau und trocken Leckagestellen an Prüfteilen orten. Dazu wird das Prüfteil mit einem Testgas – bestehend aus 95 % Stickstoff und 5 % Wasserstoff – befüllt. Anschließend können Sie mit der Wasserstoffsonde des APT-H2D nach dem austretenden Testgas suchen. Das APT-H2D kann in Messbereichen von 1 ppm bis 999 ppm (0,1 Vol % bis 4,0 Vol %) eingesetzt werden. Es besticht mit einer hohen Auflösung von 1 ppm sowie einer unkomplizierten Handhabung. Darüber hinaus überzeugt unser mobiles Lecksuchgerät mit einer hohen Betriebszeit von ca. 6 Stunden. Die Durchflussmenge der integrierten Saugpumpe liegt bei ca. 40ml/min.

Handheld-Mehrbereichs-Gaslecksucher mit Saugpumpe für Wasserstoff (H2)

  • Handheld-Multifunktions-Gaslecksucher mit Saugpumpe zur selektiven Detektion von Wasserstoff (H2)
  • Anzeige des erfassten Gaskonzentrationswertes vom niedrigen ppm-Bereich bis zu "unterer Explosionsgrenze" (UEG) in Vol %
  • Zusätzliche Anzeige des erfassten Gaskonzentrationswertes von niedrigem ppm-Bereich bis zu 1000 ppm nach Balkendiagramm
  • Automatische Messbereichsumschaltung
  • Zusätzliche Anzeige der Konzentrationsschwellen (10, 100, 1000 ppm und 1 Vol %) durch LED (optional kundenspezifische Werkskalibrierung)
  • Intermittantes Tonsignal reflektiert den Konzentrationswert durch Geschwindigkeit und Dauertonsignal bei 1 Vol % (ausschaltbar)
  • Automatische Nullstellung auf Luft nach dem Einschalten
  • Automatische Sensorprüfung mit Fehlererkennung

APT-H2D: technische Daten im Überblick

Messbereich (H2)

1 ppm ... 999 ppm, 0,1 Vol%... 4,0 Vol%

Auflösung 1 ppm / 0,1 Vol% je nach Anzeigebereich
Reaktionszeit ca. 2 sek.
Zeit der Betriebsbereitschaft ca. 120 sek.
Gas-Sensor MOX Gassensorelement (GGS 1000 + 6000 Serie)
Durchflussmenge der Saugpumpe ca. 40 ml/min
Maße
(Länge x Breite x Höhe)
ca. 180 mm x 50 mm x 28 mm (ohne Sensorverlängerung Flex)
Sensorverlängerung Flex
(Länge)
ca. 300 mm
Nettogewicht ca. 440 g (ohne Ladegerät)

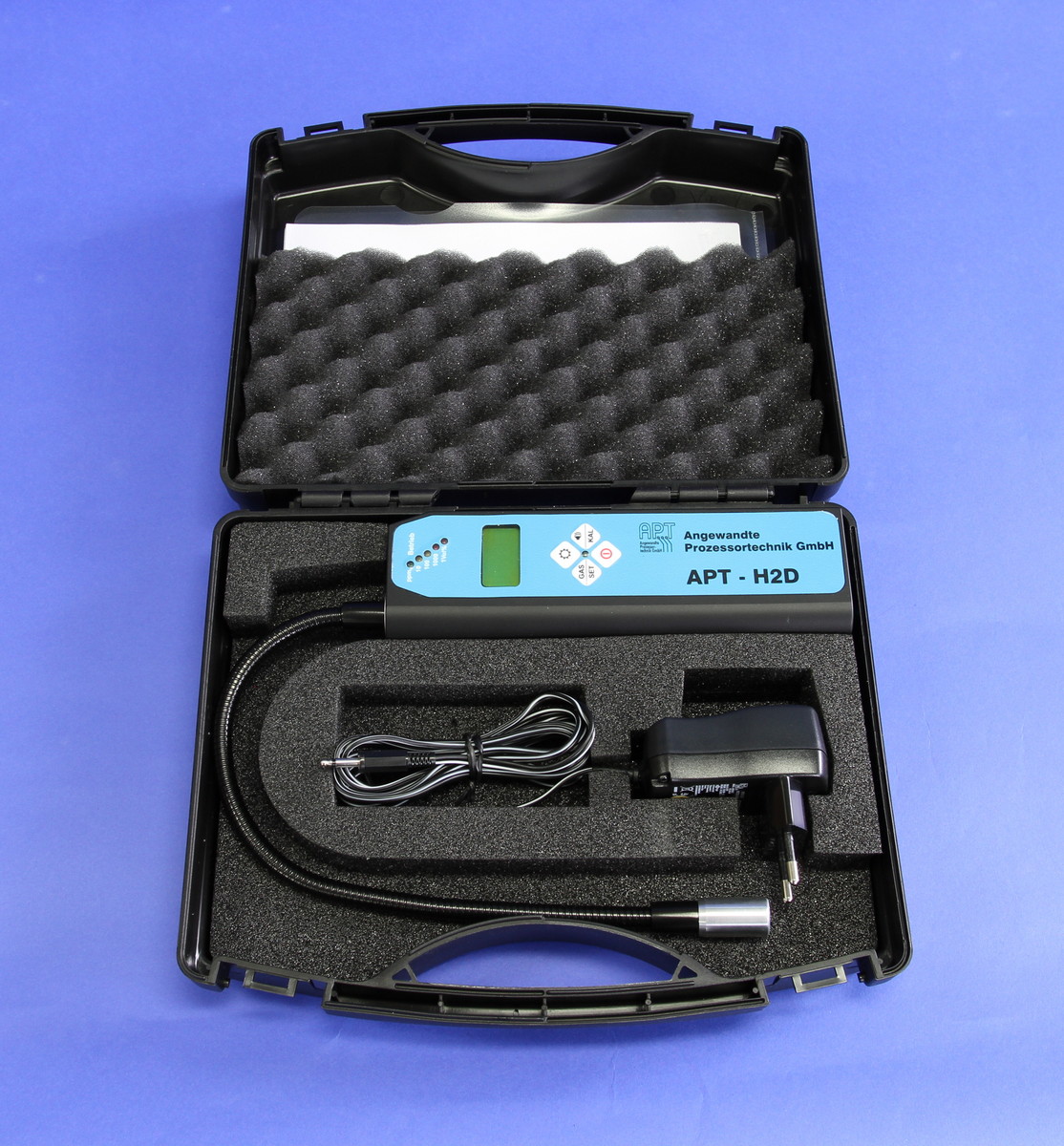

Wiederaufladbares Batteriepack 4 x 1,2 V NiMH, die vom Netzteil des mit dem mit dem Gaslecksucher gelieferten Ladegerät geladen werden
Betriebszeit (Batteriepack ist voll aufgeladen)  ca. 6 Std.
Zulässige Betriebstemperatur

-5 °C… +40°C

Zulässige Lagerung und Transporttemperatur / Luftfeuchtigkeit  -25 ° C ... + 70 ° C / 20 ... 80% r.H. (nicht kondensierend)
Zulässige Betriebs-, Transport- und Lagerbedingungen Eine Verunreinigung des Gassensors ist zu vermeiden. Die Anwendung, Transport und
Die Lagerumgebung muss frei von jeglicher Verunreinigung sein, insbesondere vor chemischen Substanzen geschützt, z.B. Silikone Insbesondere können Kontakt mit Substanzen, die Silikone, schweflige Substanzen oder nicht-desorbierende anorganische Komponenten oder Verunreinigungen (z. B. Rauch, Dämpfe, Öle, Fette oder Verdampfungsflüssigkeiten) enthalten, zu einer Beschädigung des Sensors oder zu Änderungen des Sensorwiderstandes und / oder der Sensor-Eigenschaften führen. Mögliche Konsequenzen sind verminderte Empfindlichkeit, Anzeige von irreführenden Konzentrationswerten oder Anzeige einer Hintergrundkonzentration.
Konformität

2011/65 / EU Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS)

Weiterführende Produktinformationen zu unserem Leckagetestgerät APT-H2D finden Sie darüber hinaus in unserem Downloadbereich. Dort stellen wir Ihnen das Prospekt, in dem alle technischen Daten übersichtlich aufgeführt sind, im praktischen PDF-Format zur Verfügung. Sollten Sie darüber hinaus weitere Fragen zu dem Lecksuchgerät oder einem anderen Prüfgerät aus unserem Sortiment haben, stehen wir Ihnen gerne persönlich zur Seite. Nehmen Sie direkt Kontakt zu uns auf – per Kontaktformular oder alternativ per E-Mail an info@apt-huerth.de. Wir freuen uns auf Ihre Anfrage!
